Ultra Low Phase Noise Oszillatoren

Marcus Milbradt0

Die neuen Ultra Low Phase Noise Oszillatoren von Crystek sind eine leistungsstarke Lösung für HD-Audiogeräte

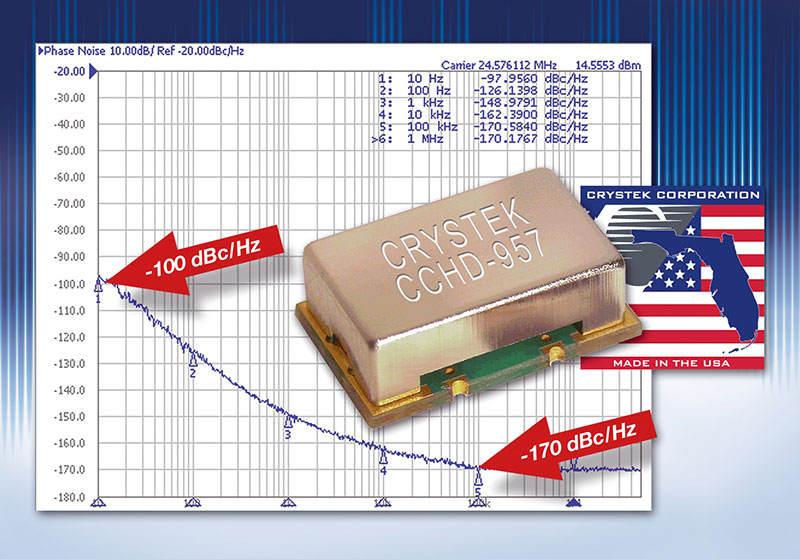

Mit dem CCHD-957 präsentiert Crystek einen neuen HCMOS-Oszillator mit Standby-Modus, welcher sich durch ein extrem geringes Phase Noise von -100 dBc/Hz bei 10 Hz und einem typischen Noise Floor von -170 dBc/Hz bei 100 kHz auszeichnet.

Mit dieser Performance empfehlen sich die HCMOS-Oszillatoren von Crystek für Anwendungen wie  DACs (Digital-Analog-Konverter), ADCs (Analog-Digital-Konverter), DAB (digitaler Rundfunk) sowie für professionelle Audiogeräte. Der Oszillator ist außerdem mit einer „Standby-Funktion“ ausgestattet – im deaktivierten Modus wird der interne Oszillator vollständig abgeschaltet und sein Ausgangspuffer in den Tri-State-Modus gesetzt.

Die Oszillatoren kommen in einem 9 x 14 mm SMT-Gehäuse und arbeiten mit einer Versorgungsspannung von +3,3 V bei einer Leistungsaufnahme von max. 15 mA. Die Frequenzstabilität ist wahlweise mit ±20 ppm oder ±50 ppm bei 0 °C bis +70 °C sowie ±25 ppm oder ±50 ppm bei -40 °C bis +85 °C erhältlich. Der CCHD-957 wird in Frequenzen zwischen 10 MHz und 50 MHz angeboten. Der Ausgangstreiber liefert ±24 mA, was bei einer Last von 15 pF eine max. Anstiegs-/Abfallzeit von ~3 ns bei 20 % bis 80 % Vcc ergibt.
