Extrem stromsparender Taktoszillator

Der 32,.768-kHz-Taktoszillator mit extrem geringem Stromverbrauch hat nur noch 1 µA typisch bei 3,3 V ohne Last sowie 1,5 μA typisch bei 5 V ohne Last.

Aufgrund einer Kompensation der Frequenz- und Temperaturcharakteristik des 32,768-kHz-Quarzes kann der IQXO-610 ein hervorragendes Stabilitätsverhalten liefern. Dadurch vermag das neue Modell Stabilitäten bis herunter auf ±20 ppm über einen Betriebstemperaturbereich von 0 bis 50°C sowie von ±50 ppm über -40 bis +85°C zu bieten.

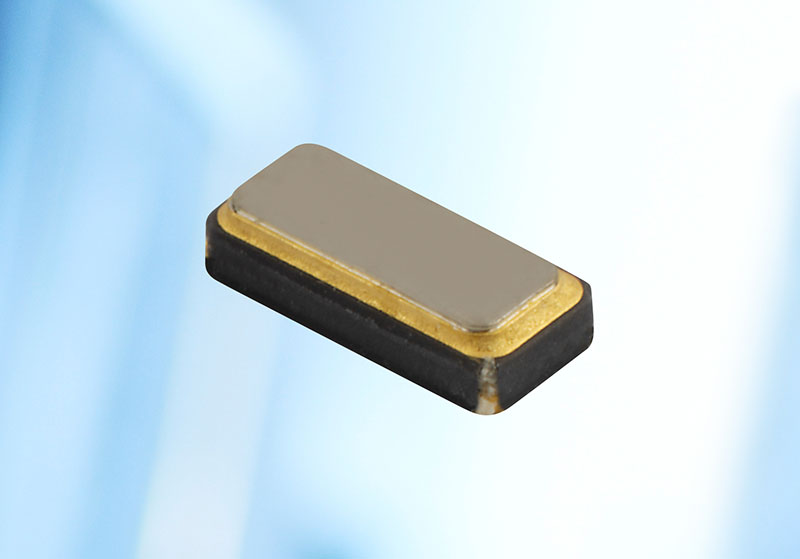

Der in einem hermetisch nahtversiegelten Gehäuse von 3,2 x 1,5 x 0,9 mm mit einem Metalldeckel untergebrachte CMOS-basierte Taktoszillator ist in der Lage, Lasten bis 15 pF anzusteuern, und er kann über einen weiten Spannungsbereich von 2,0 V bis 6,6 V betrieben werden. Eine Enable-/Disable-Funktion steht an Pin 1 des Bausteins zur Verfügung; der Stromverbrauch im Disable-Modus beträgt 0,6 µA.

Zu den typischen Anwendungen zählen Echtzeituhren, IoT-Anwendungen, Präzisionszeitgeber, Ereignisdaten-Rekorder, Smart Meter (AMR) und Wearables, bei denen die Verringerung der Verlustleistung von entscheidender Bedeutung ist.
