Hochfrequenz-VCXO mit extrem niedrigem Jitter aus britischer Fertigung

Gefertigt werden sie in Euroquartz‘ hauseigener Reinraumanlage im Südwesten Großbritanniens und sind somit frei von ITAR-Einschränkungen.

Die neuen VCXOs der EG_JF-Serie eignen sich ideal für den Einsatz in einer Vielzahl von Anwendungen wie beispielsweise Flachbildschirme, Video-Streaming-Systeme über externe Kabel (z.B. LDI), serielle Hochgeschwindigkeits-Kommunikationsverbindungen wie Serial ATA & FireWire, SONET, xDSL, SDH, Set-Top-Boxen und Ethernet-Karten, bei denen ein extrem niedriger Phasenjitter eine wichtige Voraussetzung ist.

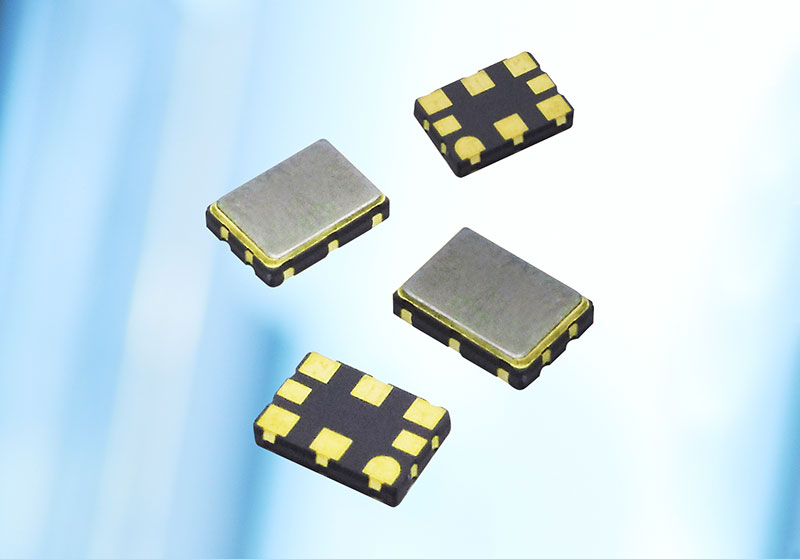

Die EG_JF-Serie bietet Frequenzen von 15 bis 2100MHz für CMOS-, LVPECL-, LVDS- und CML-Differenzausgänge oder 15 bis 700MHz für HCSL-Differenzausgänge. Die typische RMS-Phasenjitterleistung reicht von 151fs bei 644.530MHz bis zu 163fs bei 2000MHz. Verbaut sind die VCXOs (Voltage Controlled Crystal Oscillator) in einem hermetisch versiegeltem SMD-Keramikgehäuse mit Metalldeckel (Seam Seal) in der Standardbauform 7.0x5.0mm.

Als Versorgungsspannung stehen 1.8V ±5% (außer LVPECL-Typen), 2.5V ±10% und 3.5V ±10% zur Auswahl, wobei die Stromaufnahme je nach Frequenz und Ausgangssignaltyp zwischen 70 und maximal 120mA liegt. Als Standardoptionen für die Temperaturstabilität sind ±25, ±50 und ±100ppm über den kommerziellen Temperaturbereich von -10 bis +70°C sowie den industriellen Temperaturbereich von -40 bis +85°C verfügbar, wobei engere Optionen auf Anfrage erhältlich sind.

Des Weiteren sind die Anstiegszeit mit maximal 5ns für CMOS-Typen und maximal 0,4ns für alle anderen Signale, der Aussteuerungsgrad von 50 % ± 5 % für alle Typen (außer 1.8V CMOS mit ± 10 %) und eine Enable/Disable-Funktion standardmäßig spezifiziert. Die Alterung beträgt dabei im ersten Jahr maximal ±3ppm, danach maximal ±2ppm.
