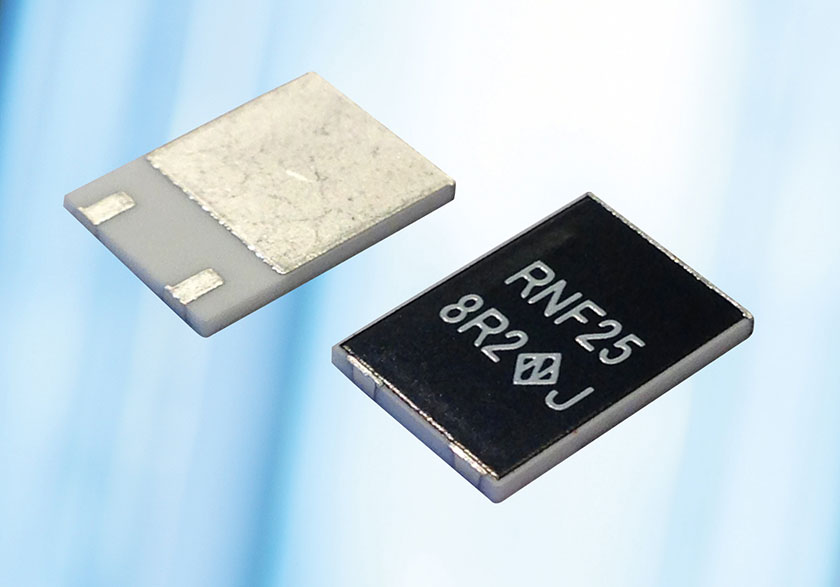

Neue nichtinduktive SMD-Dickschicht-Leistungswiderstände im ultraflachen TO-Gehäuse

Die SMD-Widerstände passen auf ein herkömmliches D-PAK Leiterplattenlayout und haben mit montiertem Kühlkörper eine Leistung von 25 W (ohne Kühlkörper 2,5 W). Im Ohmwertbereich von 10 mR bis 91 mR beträgt die Standardtoleranz 5%. In einem Ohmwertbereich von 1R bis 51K beträgt die Standardtoleranz 1%, bei einem TK von 100ppm. Erhältlich ist die Serie grundsätzlich in E24 Werten, zzgl. 2,5, 4, 5, 8 und 16 Ohm. Der Arbeitstemperaturbereich erstreckt sich von -55 bis 155 °C und die Durchschlagsfestigkeit beträgt 1500 VAC. Die Kapazität liegt bei 1,44 pF (ebenso parallel) und die Induktivität bei 8,38 nH (ebenso seriell). Die RNF25 haben  exzellente HF-Eigenschaften, sind prädestiniert für den Einsatz in gepulsten Hochgeschwindigkeitsschaltungen, für den Überspannungsschutz in der Leistungselektronik, in Verbrauchszählern, in Messgeräten, Batterieladegeräten und vielen anderen. Erhältlich sind die RNF25 in Bulk-Verpackung oder mit 2000 Stück auf Rolle zur automatischen Bestückung.
