Nullprofil Kontaktbuchsen mit optimiertem Kontaktbereich

US Hersteller Mill-Max Nullprofil Kontaktbuchsen ermöglichen eine frühere Kontaktierung.

Die neuen Kontaktbuchsen mit minimaler Einbaulänge ermöglichen das Stecken von kürzeren Kontaktstiften. Die hier vorgestellten Steckhülsen sind mit einem neuen Beryllium-Kupfer-Kontaktclip ausgestattet, der sich durch einen frühen Einrastkontaktpunkt, die Fähigkeit zum beidseitigen Stecken von Stiften, einen niedrigen Kontaktwiderstand und eine hohe Strombelastbarkeit auszeichnet.

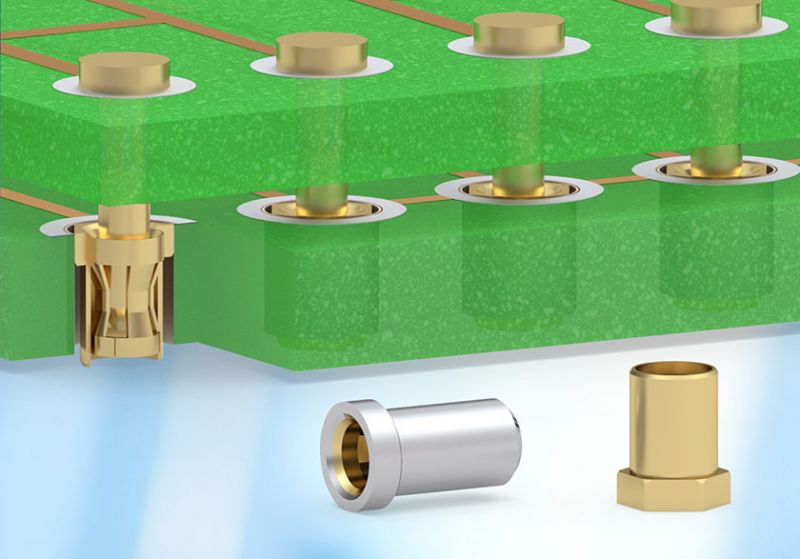

Diese neuen Steckhülsen nehmen Stiftdurchmesser von 0.037" – 0.043" (0,94-1,09mm) mit einer minimalen Länge von 0,058" (1,47mm) für die Einführung von oben auf. Dies ist eine 30%ige Reduzierung der erforderlichen Stiftlänge gegenüber anderen Steckhülsen.  Die Reduzierung ist auf eine Art Sanduhrdesign und die erweiterte Kontaktfläche zurückzuführen, wodurch die Stecktiefe, bis der Stift durch die Kontaktfinger eine bestimmte Länge heraus ragt und einen zuverlässigen elektrischen Kontakt herstellt, deutlich verringert wird.  Die Möglichkeit, kürzere Stifte zu verwenden, bietet mehrere Vorteile, wie z.B. eine kompaktere Baugruppe, kürzere elektrische Signalwege und geringere potenzielle HF-Signalstörungen.

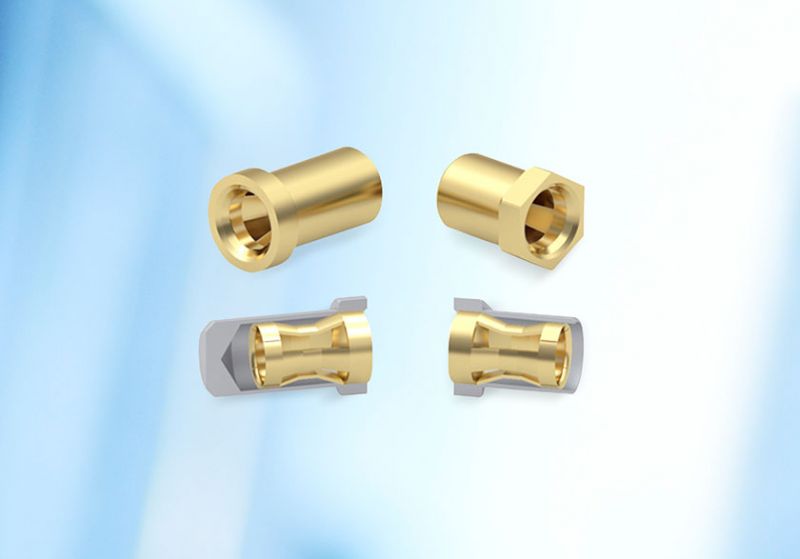

Die 0448 ist eine unten geschlossene Einlötbuchse mit einer niedrigen Höhe von 0,025" (0,635mm) über der Leiterplatte.  Sie ist für das Einlöten in eine 0.071" (1,80mm) Durchmesser Leiterplattenbohrung ausgelegt.  Die 0640 ist eine lötfreie Einpresssbuchse mit Nullprofil und einer Gesamtlänge von 0.105" (2,67mm).  Diese Buchse hat einen sechskantigen Flansch, der in ein 0 .085" (2,16mm) plattiertes Durchgangsloch eingepresst werden kann.  Beim Einpressen sitzt diese Buchse bündig mit der Oberfläche der Leiterplatte.  Die 0640 ist außerdem unten offen, so dass der einzusteckende Stift von beiden Seiten aus eingeführt werden kann.  Die minimale Länge des Stifts für das Einstecken von unten beträgt 0.060" (1,52mm) vom Boden des Gehäuses.  Diese doppelte Einführungsmöglichkeit ermöglicht Flexibilität bei der Platzierung von Komponenten und der Montage von Leiterplatten und Modulen.

Die Buchsen sind aus einer Messinglegierung präzisionsgedreht, mit engen Toleranzen und einer hochwertigen Oberfläche.  Der Kontaktclip wird in jede Buchse eingepresst und bildet eine gasdichte Verbindung.  Bei der 0448 handelt es sich um einen Vier-Finger-Kontakt, der aus Beryllium-Kupfer-Band präzisionsgeprägt und wärmebehandelt ist, um ausgezeichnete Feder- und elektrische Eigenschaften zu gewährleisten.  Beide Steckhülsen haben einen Nennstrom von 20 Ampere bei einem Temperaturanstieg von 10˚C über die Umgebungstemperatur in freier Luft und einen Kontaktwiderstand von weniger als 20 Milli-Ohm.  Die Standardbeschichtung für diese Steckhülsen ist 10µ" Gold auf dem Gehäuse und 30µ" Gold auf dem Kontakt, um die höchste Leitfähigkeit, Korrosionsbeständigkeit und Haltbarkeit zu gewährleisten.  Auf Anfrage sind für die 0448 auch Zinn- und Zinn/Blei-Überzüge erhältlich. Eine Goldbeschichtung auf der Hülse der 0640 wird empfohlen, um die besten Ergebnisse während des Einpressvorgangs zu erzielen. Sie eliminiert alle Probleme mit Materialabrieb, die zu Brückenbildung während des Einpressens in die Leiterplatte führen können.
