Oszillatoren mit extrem niedrigen Phasenjitter

Erhältlich sind die Oszillatoren mit LVCMOS-Ausgang und einer Versorgungsspannung von 1,8 V, 2,5 V oder 3,3 V.

Entwickelt wurde die EQHJ-Serie für Anwendungen, die ein extrem niedriges Phasenrauschen erfordern. Hierzu gehören z.B. Flachbildschirme, Videostreaming-Systeme über externe Kabel (z. B. LDI), serielle Highspeed-Kommunikationsverbindungen wie Serial ATA & FireWire, SONET, xDSL, SDH, Set-Top-Box und Ethernet-Karten.

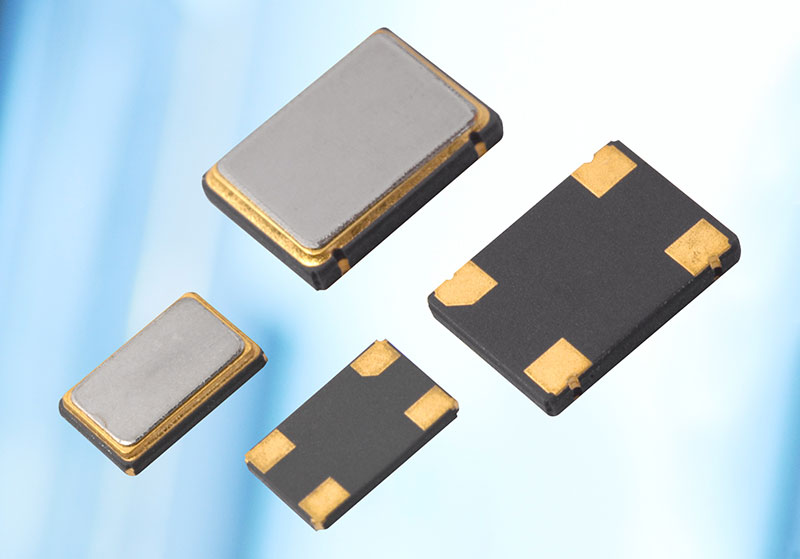

Die Oszillatoren sind in den Frequenzen von 5 bis 50 MHz erhältlich und bieten eine Frequenzstabilität von ± 25ppm über den industriellen Arbeitstemperaturbereich von -40 bis +85 °C. Verfügbar sind die drei SMD-Standardbauformen 7,0×5,0×1,4 mm, 5,0×3,2×1,2 mm und 3,2×2,5×1,0 mm. Die Stromaufnahme reicht von typischerweise 3mA bis maximal 10mA für die größte Bauform.

Des Weiteren bietet die EQHJ-Serie eine Lastkapazität von 15 pF (CMOS), eine typische Start-up-Zeit von 0,8 ms (maximal 5,0 ms) und eine Symmetrie von 50% ± 5%. Charakteristische Anstiegszeiten sind 5,0 ns für die kleinste Größe, bis zu 1,5 ns für die größte Bauform (maximal 10 ns für alle Größen). Die maximale Alterung beträgt ± 3ppm im ersten Jahr (± 2ppm in jedem weiteren Jahr). Das Phasenrauschen ist mit 48 fs typisch bei 3,3 VDD und 118 fs typisch bei 1,8 VDD spezifiziert.
