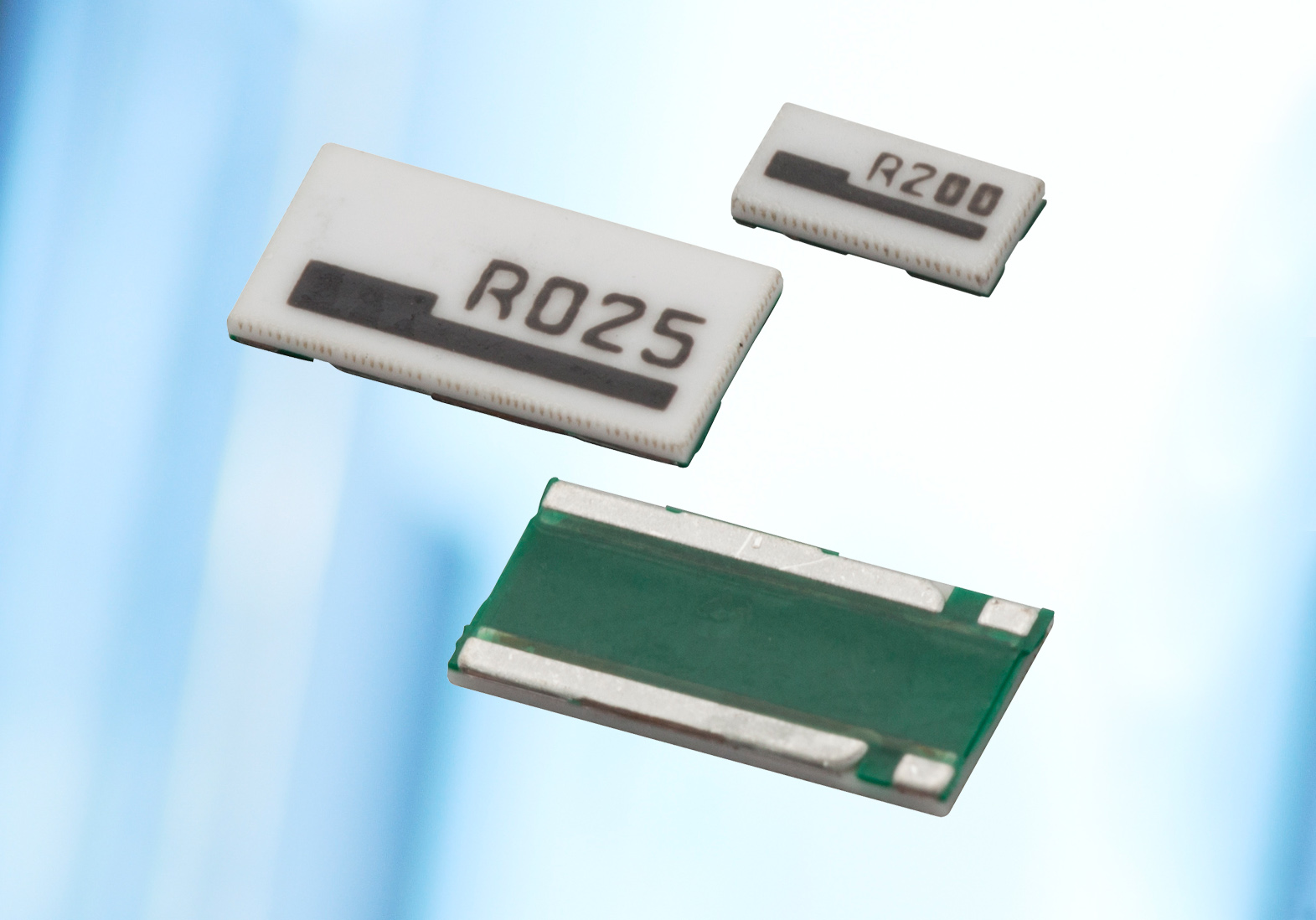

Präzise Strommessung mit 4-Pad-Kelvin-Kontaktierung

Diese haben eine längsseitige 4-Pad-Kelvin-Kontaktgeometrie für eine präzise Spannungsmessung. Diese Serie wird in den Bauformen 1206 / 1W, 2512 / 2W, 3015 / 3W, 3518 / 4W und 4320 mit 5W gefertigt. Der Temperaturbereich der Low-EMF-Widerstände erstreckt sich von -55 bis +155 °C, bei Toleranzen von 1% (3mR bis 500mR), 2% (2mR) und 5% (1mR). TK-Werte liegen bei 50ppm (35ppm) von 4mR bis 500mR und 100ppm (75ppm) von 1mR bis 3mR. Der Ohmwertbereich erstreckt sich von 1mR bis 500mR in Werten der E6-Reihe, von 4mR bis 9mR in 1mR-Schritten, wobei auch andere kundenspezifische Ohmwerte und Spezifikationen möglich sind. Die Widerstände sind zudem bleifrei, halogenfrei und RoHS-konform, erhältlich auf Rollen zu 1K oder 5K Stück. Sie finden vielfältigen Einsatz etwa in der Automobilelektronik, in der Medizintechnik, in industriellen Präzisionsmessgeräten, Smartphones, Mobiltelefonen, PCs, HDD, in audiovisuellen Geräten, in Ladegeräten und Invertern.
