Robuster Oszillator aus britischer Fertigung

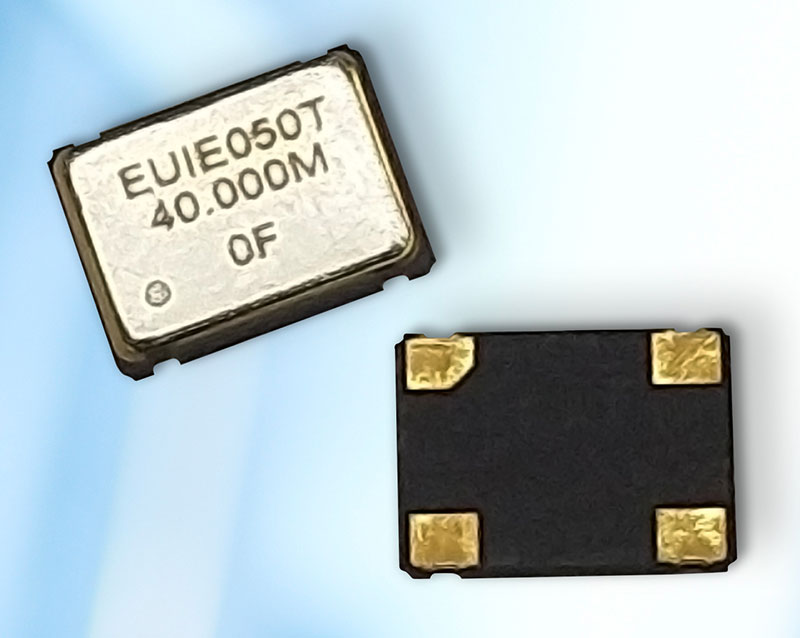

Der in Großbritannien ansässige Spezialist für frequenzbestimmende Bauteile Euroquartz Ltd hat mit dem EQXO-75UIE seine neue Serie robuster SMD-Quarzoszillatoren mit erweitertem Temperaturbereich von -40° bis +105°C vorgestellt. Clou ist, dass sie in Euroquartz‘ neuer Reinraumanlage im Südwesten Großbritanniens gefertigt werden und somit frei von ITAR-Einschränkungen sind.

Die neuen Quarzoszillatoren der Serie EQXO-75UIE sind mit kurzen Vorlaufzeiten erhältlich und bieten höchste Zuverlässigkeit in einem hermetisch versiegeltem SMD-Keramikgehäuse mit Metalldeckel (Seam Seal) in der Bauform 7.0 x 5.0 mm. Sie sind schockresistent bis 1500g, was dem militärischen Standard MIL-STD-883K (Methode 2002.5, Bedingung B) entspricht, und serienmäßig mit einer Frequenzstabilität von ±50ppm, ±75ppm und ±100ppm erhältlich, wobei auf Anfrage auch engere Stabilitäten möglich sind. Euroquartz hat diese überaus robusten Komponenten speziell für anspruchsvolle industrielle Anwendungen entwickelt, bei denen ein zuverlässiger Betrieb mit exzellenter Frequenzstabilität, auch über den erweiterten industriellen Temperaturbereich von -40° bis +105°C, unabdingbar sind.

Die Serie EQXO-75UIE ist im Frequenzbereich von 2 bis 60MHz erhältlich und bietet dabei eine überlegene Phasenrauschleistung von -164dB/Hz (typisch) bei 100kHz bei einem Phasenjitter von typisch 150fs (12kHz bis 20MHz integriert).

Die Oszillatoren sind mit einer Versorgungsspannung von 2.5V, 3.3V (±10%) oder 5.0V (±5%) erhältlich und bieten standardmäßig eine LVCMOS-Ausgangslogik mit 15pF-Last, eine Anstiegszeit von maximal 10ns, eine Anlaufzeit von maximal 3ms sowie eine Tri-State-Funktion (enable/disable). Der Stromverbrauch beträgt dabei, je nach Frequenz und Versorgungsspannung, maximal 6 bis 16 mA. Die Alterung beträgt maximal ±1ppm für das erste Jahr.
