Innovativ – Richtungsweisend - RV-3032-C7

“Das neue Echtzeituhrmodul RV-3032-C7 (…) ist das innovativste, richtungsweisendste Modul innerhalb der Produktlinie von Micro Crystal. Das RV-3032-C7 Modul setzt weltweit neue Standards in Bezug auf Genauigkeit über Temperatur, tiefem Stromverbrauch und kleinster Bauform.“ (Hans-Rudolf Gottier, CEO Micro Crystal AG)

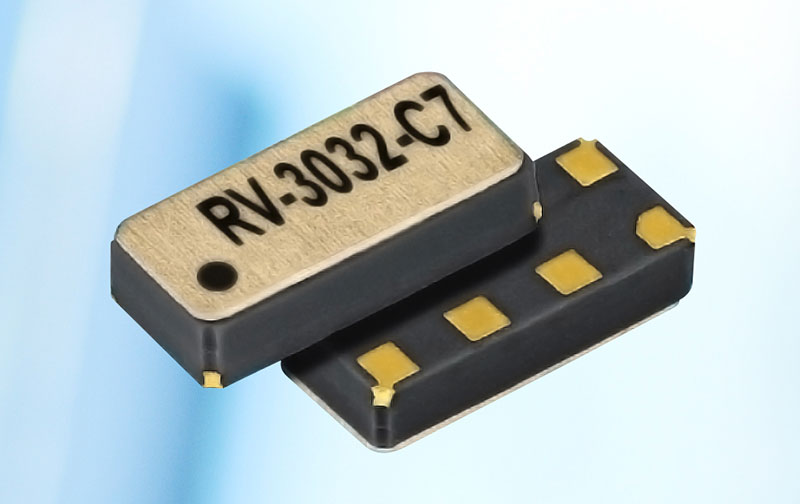

Der zur SWATCH Group gehörende Schweizer Uhrenquarz- und RTC-Spezialist MICRO CRYSTAL hat sein neuestes Echtzeituhrenmodul (RTC) RV-3032-C7 vorgestellt. Es bietet die weltweit beste Zeitgenauigkeit über den industriellen Temperaturbereich bei gleichzeitig extrem geringem Stromverbrauch und setzt damit neue Maßstäbe in puncto Miniaturisierung, Genauigkeit, Stromverbrauch und einzigartigem Energiemanagement.

Die RV-3032-C7 bietet mit ±3ppm (±0,26 Sekunden/Tag) eine exzellente Genauigkeit über den industriellen Temperaturbereich von -40° bis +85°C bei einem mit 160 nA (im Zeitnahmemodus) sehr niedrigen Stromverbrauch sowie einem großen Versorgungsspannungsbereich von 1.2V bis 5.5V. Dank extrem niedrigen Stromverbrauch, Energiemanagementfunktionen, automatischer Backup-Umschaltung, flexibler “Charge Pump“ und programmierbarer Ladefunktion, kann das Modul mit einem kleinen Kondensator mit kleiner Kapazität, einem wiederaufladbaren Akku oder mit einer kostengünstigen Knopfzellenbatterie betrieben werden. Die RTC ist in ein hermetisch versiegeltes, kompaktes, Reflow lötbares DFN (Dual Flat No Leads) Keramikgehäuse mit den Abmessungen 3,2 x 1,5 x 0,8 mm verbaut, RoHS / bleifrei und AEC-Q200 qualifiziert. Dies alles macht das Design-In sehr einfach und bewirkt eine Reduktion der Gesamtabmessungen und der Herstellungskosten des Endproduktes, während die Lebensdauer der Batterie optimiert wird.

Das RTC-Modul ist ideal geeignet für Applikationen, bei denen Zeitmessfunktionen jederzeit verfügbar sein müssen und größte Genauigkeit über einen langen Zeitraum und großen Temperaturbereich, bei langer Akkulaufzeit unabdingbar sind. Entwickelt wurde das Modul für beispielsweise den Einsatz in Smart-Metering-Anwendungen und anderen ähnlichen Industrie- oder Verbraucheranwendungen, wie Wearables und IoT entwickelt.

“Das neue Echtzeituhrmodul RV-3032-C7, welches unseren modernsten quarzbasierten DTCXO (Anm.: Digitally Temperature Compensated Crystal Oscillator) enthält, ist das innovativste, richtungsweisendste Modul innerhalb der Produktlinie von Micro Crystal. Das RV-3032-C7 Modul setzt weltweit neue Standards in Bezug auf Genauigkeit über Temperatur, tiefem Stromverbrauch und kleinster Bauform. Unser Entwicklungsteam hat seine 40-jährige Erfahrung in der Frequenzerzeugung genutzt, um eine beeindruckende Komponente zu entwickeln, bei der die Kundenanforderungen identifiziert, gründlich analysiert und definiert wurden, um dieses erstklassige Modul zu entwickeln und herzustellen. Neben allen RTC-Standardfunktionen enthält es mehrere Extrafunktionen, wie den Datenschutz durch Passwort oder die MHz-Ausgangsfrequenz, jetzt erstmals auf dem Markt in einer so kleinen Bauform,” sagte Hans-Rudolf Gottier, CEO der Micro Crystal AG.

“Der RV-3032-C7 RTC wird Ingenieuren definitiv bei der Entwicklung der nächsten Generation von intelligenten Produkten helfen können und bietet einfache Lösungen, wenn strenge Designvorschriften bezüglich Genauigkeit, Größe und Batterielebenszeit eingehalten werden müssen. Die Verfügbarkeit einer programmierbaren Hochfrequenzausgabe, um eine zentrale MCU anzusteuern, und der Zugriff auf das hochauflösende Thermometer, welches für die genaue Temperaturkompensation zuständig ist und welches Temperaturschwellwert-Alarme mit Interrupt-Signalausgabe ermöglicht, werden zahlreiche einzigartige und neue Anwendungen unterstützen,” sagte Roland Häni, Leiter Anwendungstechnik bei Micro Crystal AG.

Die Benefits auf einen Blick:

• Höchste Präzision über den gesamten Temperaturbereich:
  ±3.0ppm über -40° bis 85°C (ca. ±1.5 ppm über 0° bis 50°C; entspricht 0,13 Sek./Tag)
• Verlängerte Akkulaufzeit:
  Nur 160 nA Stromverbrauch bei 3V und 25°C im Batterie-Backup-Modus ermöglicht die Verwendung einer Lithium-Knopfzelle bei einer Lebensdauer von über 10 Jahren.
• Smart Power Management:
  Wenn die Hauptstromversorgung unterbrochen wird, verbindet die automatische Backup-Umschaltung automatisch mit der Stützbatterie oder dem Akku.
• Temperaturüberwachung:
  Der präzise, hochauflösende Temperatursensor, kombiniert mit programmierbarem Temperaturfenster-Erkennungs-Interrupt, ermöglicht Zeitstempel für unerwartete Temperaturereignisse.
• Manipulationserkennung und Betrugsschutz:
  Externer Ereigniserkennungs-Interrupt mit Zeitstempel kombiniert mit programmierbarem Passwort bietet Sicherheitslösungen gegen Betrug und Hacking.
• Kompakte Baugröße:
  3.2 x 1.5 x 0.8 mm kleines hermetisch verschlossenes Keramikgehäuse bietet alle Vorteile eines voll integrierten und leicht implementierbaren SMD-Bauteils.
