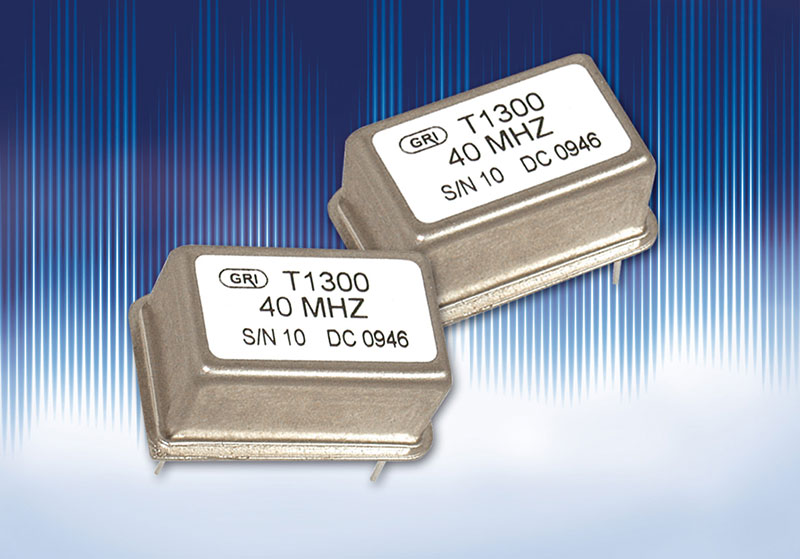

Schockfester hochpräzisions-TCXO von Greenray

Die T1300-Serie ist besonders unempfindlich gegen hohe Stoß- und Vibrationseinwirkungen und stellt damit einen entscheidenden Fortschritt für die Leistungsfähigkeit von kompakten TXCOs mit niedriger Leistungsaufnahme dar.

Dank der speziellen Kombination aus proprietären Quarz- und Oszillatoren-Designtechniken bietet der T1300 eine G-Sensitivität von <0,05 ppb bzw. 5 x 10-11/g wirkende Beschleunigungskraft. Im Vergleich zur Bestleistung der gegenwärtig kommerziell verfügbaren TCXOs ist dies eine ganz erhebliche Verbesserung, die den Anwendern eine Erweiterung ihrer Systembetriebsumgebungen ermöglicht und dabei weiterhin einen spezifikationskonformen Betrieb gewährleistet. Beim Betrieb unter Zufallsvibration kann der T1300 ein im Vergleich zu konventionellen TCXOs um über 40 dB verbessertes Phasenrauschen sowie eine bessere Leistung als die meisten OCXOs bieten. Die T1300-Serie ist zu 100 % auf ihre G-Sensitivität überprüft, um die Konformität mit diesen strengen Spezifikationen zu gewährleisten.

Der T1300 wird in einem zweireihigen 4-Pin-Oszillatorgehäuse (DIP) geliefert. Die verfügbaren Standardfrequenzen des T1300 sind 10 MHz und 20 MHz, weitere Ausführungen im Bereich von 10 bis 50 MHz sind erhältlich. Die Frequenzstabilität beträgt ±1 ppm bei -40 bis +70°C. Die Versorgungsspannung beträgt 5 V bzw.  wahlweise 3,3 V. Der Ausgang mit geringem Phasenrauschen ist CMOS-kompatibel, bei einem Tastverhältnis von 50/50 ±5 %. Für eine genaue Abstimmung oder Phasenangleichung ist eine elektronische Frequenzregelung (EFC) möglich. Andere Spezifikationen und kundenspezifische Gehäuseausführungen sind ebenfalls möglich.

Greenray Industries ist ein weltweit führender Anbieter von Präzisions-Quarzoszillatoren für Anwendungen in den Bereichen drahtlose und drahtgebundene Kommunikation, Luft- und Raumfahrt und militärische Anwendungen.
